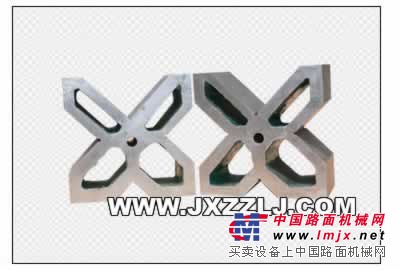

供应V型架 详细信息
V型架按JB/T8047-95标准制造，采用HT200材质，成对供应，主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
V型架用途：用来安放轴，套筒，圆盘等圆形工件，以便找中心与划出中心线。V型架适用于精密轴类零部件的检测，划线，定位等，是平台测量中的重要辅助工具。
V型架材质：铸铁材质或大理石材质，可分为铸铁V型架和花岗石V型架。按是否带磁性分为普通和磁性V型架，磁性V型槽部分及底部均带有磁力，可固定被测工件使用方便。
V型架精度等级：分为高精度，普通精度两种。
| 规格mm | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽两侧面对称度 | V型槽对端面的垂直度 | |||||
| 精度等级um | ||||||||||
| 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
| 35×35×30 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
| 65×65×50 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
| 105×105×78 | 3 | 5 | 8 | 15 | 8 | 15 | 16 | 30 | 8 | 15 |
| 100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | 12 | 25 | ||
| 150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||
| 200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | ||||
| 300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | 25 | 35 | ||
